Ultimarc Mini PAC Toetsenbord Encoder met Bedradingsset voor Drukknoppen en Joysticks met 4,8mm Connectoren

Geen knippen/strippen/krimpen meer!

Bouw je regelmatig bedieningspanelen? Zelfs als je er maar één hebt gebouwd, weet je dat het knippen en strippen van draden, krimpen en aansluiten al snel zijn charme verliest! Op een standaard paneel moeten immers 88 draden worden gestript en 44 krimpen worden gemaakt. Waarom zou je dat allemaal zelf doen, als iemand anders het al voor je kan voorbereiden? Zo houd je tijd over voor leukere bezigheden (zoals het spelen van games!). En zou het niet fijn zijn als dit ook nog eens goedkoper is dan het los kopen van alle draden en krimpen?En wat dacht je van het aansluiten van een trackball én een spinner, allemaal via één board en één kabel naar de pc, waarbij alles simpelweg plug-and-play werkt?

De Mini-PAC is een revolutionaire gecombineerde Switch/Trackball/Spinner Interface met bekabelingsharnas. Het is ontworpen zodat een compleet bedieningspaneel binnen enkele minuten kan worden bedraad. Ideaal voor OEM-bouwers van controllers en kasten, maar ook perfect geschikt voor de eerste keer bouwer.

Harnas Power!

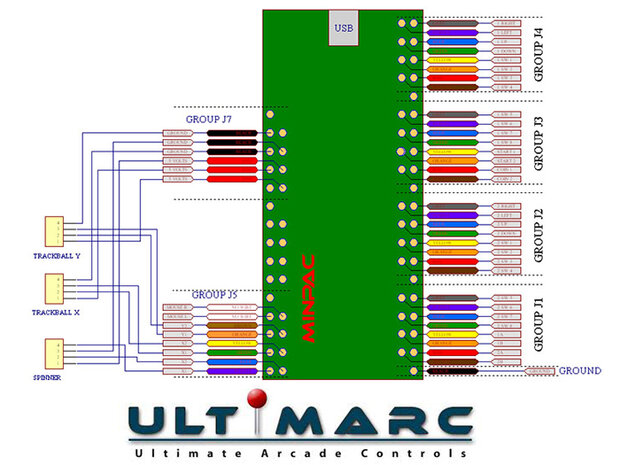

De bekabelingsharnassen zijn beschikbaar voor 32 schakelaars (inclusief joysticks en knoppen) en hebben aansluitingen voor Ultimarc trackballs en spinners.
Bij elk schakelaarharnas wordt een “daisy chain” grondharnas meegeleverd. Het totale aantal afzonderlijke draadsecties in deze harnassen is meer dan 74, met meer dan 144 aansluitingen! Vergelijk de kosten van losse draad en connectors, plus de tijd die je bespaart, met de verrassend lage prijzen van
deze kant-en-klare harnassen.

Het grondharnas heeft 4 extra aansluitingen, zodat je indien nodig langere afstanden tussen schakelaars kunt overbruggen door een connector over te slaan. Schakelaarconnectors zijn female en beschikbaar in 6,3 mm of 4,8 mm, ontworpen voor standaard microswitch-terminals.

Paneelafmetingen
Elke schakelaar-draad in het harnas is 33 cm lang. De Mini-PAC printplaat wordt bij voorkeur centraal op het paneel geplaatst, waardoor je een spanwijdte van 66 cm kunt bereiken tussen de verste schakelaars.
De harnassen zijn ontworpen om vrijwel alle standaard 2-speler panelen te dekken, maar er zijn verlengsets beschikbaar voor grotere afstanden.
Grondharnas-“sprongen” zijn elk 12,7 cm. Bouw je een 4-speler paneel? Dan kun je eenvoudig twee Mini-PAC’s en harnassen combineren.

Schakelaar-/Joystickfunctionaliteit
De Mini-PAC werkt identiek aan de I-PAC2-kaart. Alle programmeerfuncties zijn hetzelfde, met hetzelfde aantal ingangen (32). Werkt zowel in PS/2- als USB-modus. Voor PS/2 heb je de optionele adapter nodig.

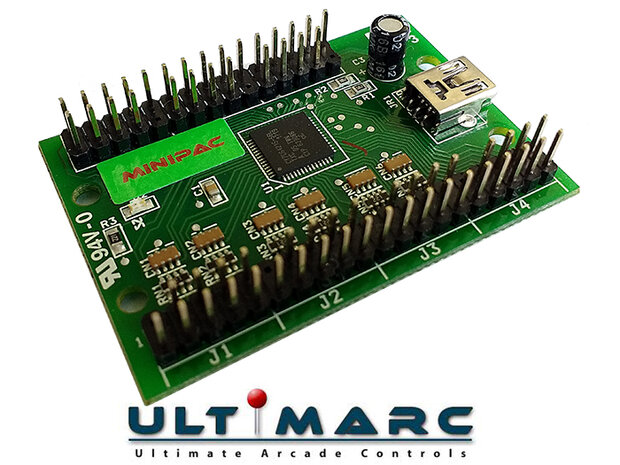

Compacte printplaat – slechts 57 x 38 mm!

• Volledig programmeerbare keycode-set, opgeslagen zelfs na uitschakelen (in tegenstelling tot sommige andere interfaces die data verliezen).
• Dual interface: Full Speed USB of toetsenbord. Kleine adapterplug beschikbaar voor PS/2-modus.
• Kabel kan in het toetsenbordslot van de pc (met adapter) of direct in de USB-poort.
• Programmeerbaar met speciale utilities (DOS, Windows, Linux, Mac).
• Onbeperkt aantal keycode-configuraties kan worden opgeslagen en on-the-fly geladen.
• Geen aparte voeding nodig.
• Geen matrix → geen ghost keys.
• Geen scanmethode met variabele vertraging: elke input heeft een eigen verbinding met de CPU.
• Snelle verwerking → veel betere respons dan standaard keyboardcontrollers.
• Geen vertraging tussen gelijktijdige toetsen (essentieel voor fighting games).
• Twee modi: standaard MAME-keys (default) of volledig programmeerbaar.
• Shift-functies: houd “Start1” ingedrukt en druk op andere knoppen om codes te sturen voor MAME-functies zoals “Escape”, “Coin 1”, “Tab”, “Enter”. Geen extra knoppen nodig.
• Connector voor gewoon toetsenbord, zodat je paneel en toetsenbord tegelijk kunt gebruiken.
• Geavanceerde interrupt-gestuurde code → geen CPU-belasting bij idle keyboard.
• Ondersteunt selectieve key repeat in PS/2-modus (USB herhaalt alle toetsen).
• Geen speciale drivers nodig, USB gebruikt standaard Windows-drivers.
• Volledig compatibel met alle Apple Macs met USB-poorten.
• Ondersteunt de Mac “Command”-toets en Windows “GUI”-toetsen.
• Kan gecombineerd worden om het aantal inputs te vergroten.
• Keycode-programmering geïntegreerd in veel populaire MAME frontends.
• Zelftest-LED die bedrading- of andere problemen aangeeft.

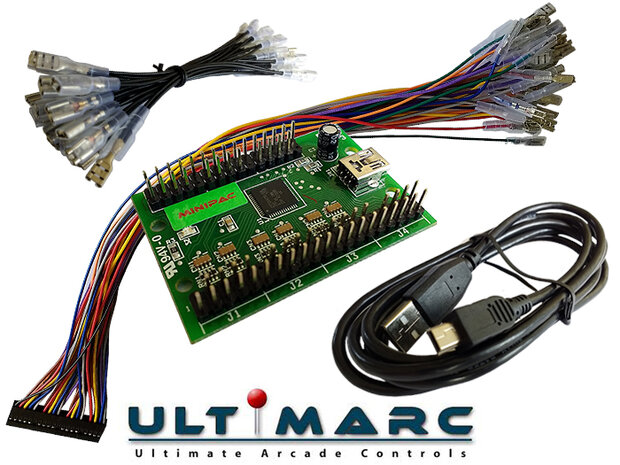

Levering omvat:
1x Ultimarc Mini-PAC PCB

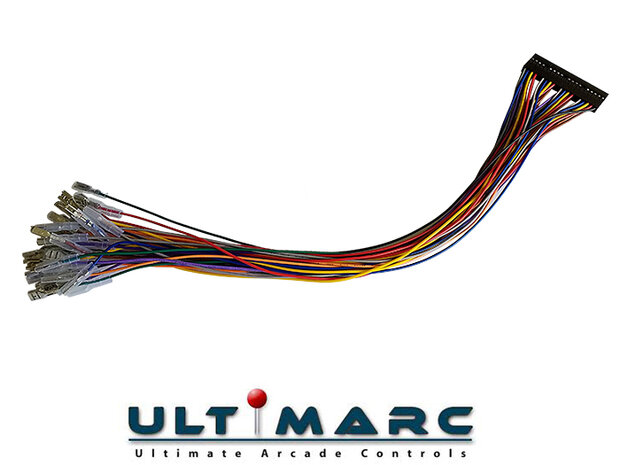

1x Aansluitharnas met 32 × 4,8 mm knop-/joystickconnectors

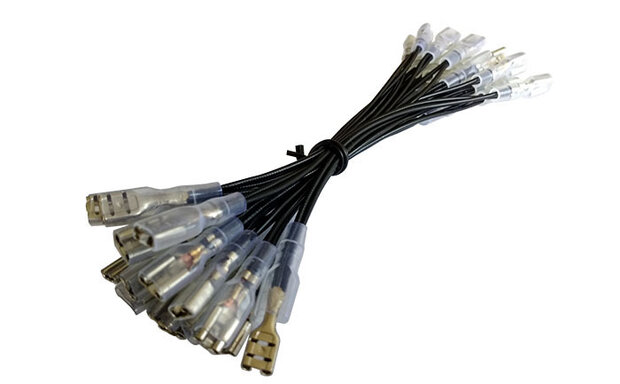

1x Daisy-chain grondharnas met 32 × 4,8 mm connectors

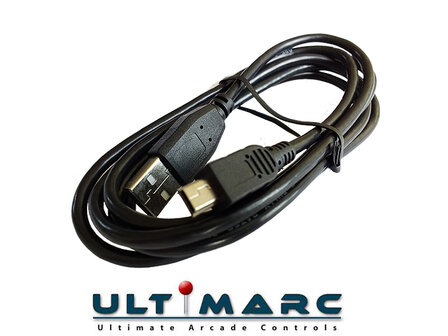

1x USB aansluitkabel
